Монтаж объемных световых конструкций на улице: что нужно предусмотреть до установки
Монтаж объемных световых конструкций на улице — это комплекс мероприятий по установке декоративных или функциональных осветительных систем на открытых площадках. Такие работы требуют тщательной подготовки, чтобы обеспечить безопасность, долговечность и стабильную работу оборудования в любых погодных условиях.
Эта статья предназначена для технических служб объектов, инженеров, муниципалитетов, подрядчиков и специалистов по праздничному оформлению, которые планируют установку объемных световых конструкций.
Подготовка площадки и оценка условий монтажа
Анализ площадки перед установкой позволяет минимизировать риски при монтаже и эксплуатации, а также продлить срок службы оборудования. Ошибки на этом этапе могут привести к деформации конструкции, повреждению электрических цепей или аварийным ситуациям.
Ключевые факторы при выборе места
При оценке участка учитывайте:
- Тип грунта. Рыхлые, песчаные или заболоченные почвы потребуют дополнительного укрепления основания (например, свай или бетонной плиты).
- Наличие подземных коммуникаций. Их повреждение чревато авариями, штрафами и остановкой монтажа.
- Доступность для техники. Ограниченное пространство или отсутствие подъездных путей усложняют доставку оборудования и установку.
- Климатические условия. В регионах с сильным ветром или частыми осадками конструкции нужно закреплять прочнее, а электрические элементы — защищать от влаги и пыли.
Чек-лист перед началом работ
Провести геодезическую съемку участка.
Получить схемы подземных коммуникаций у эксплуатирующих организаций.
Определить несущую способность грунта.
Проверить доступность подъездных путей для подъемной техники.
Учесть розу ветров и среднегодовое количество осадков.
Сравнение типов грунта для монтажа
| Тип грунта | Несущая способность | Требуемые меры |
|---|---|---|
| Скальный или полускальный | Высокая | Минимальные: анкерное крепление |
| Глинистый или суглинистый | Средняя | Устройство бетонного основания или свай |
| Песчаный или торфяной | Низкая | Укрепление грунта, расширенный фундамент |

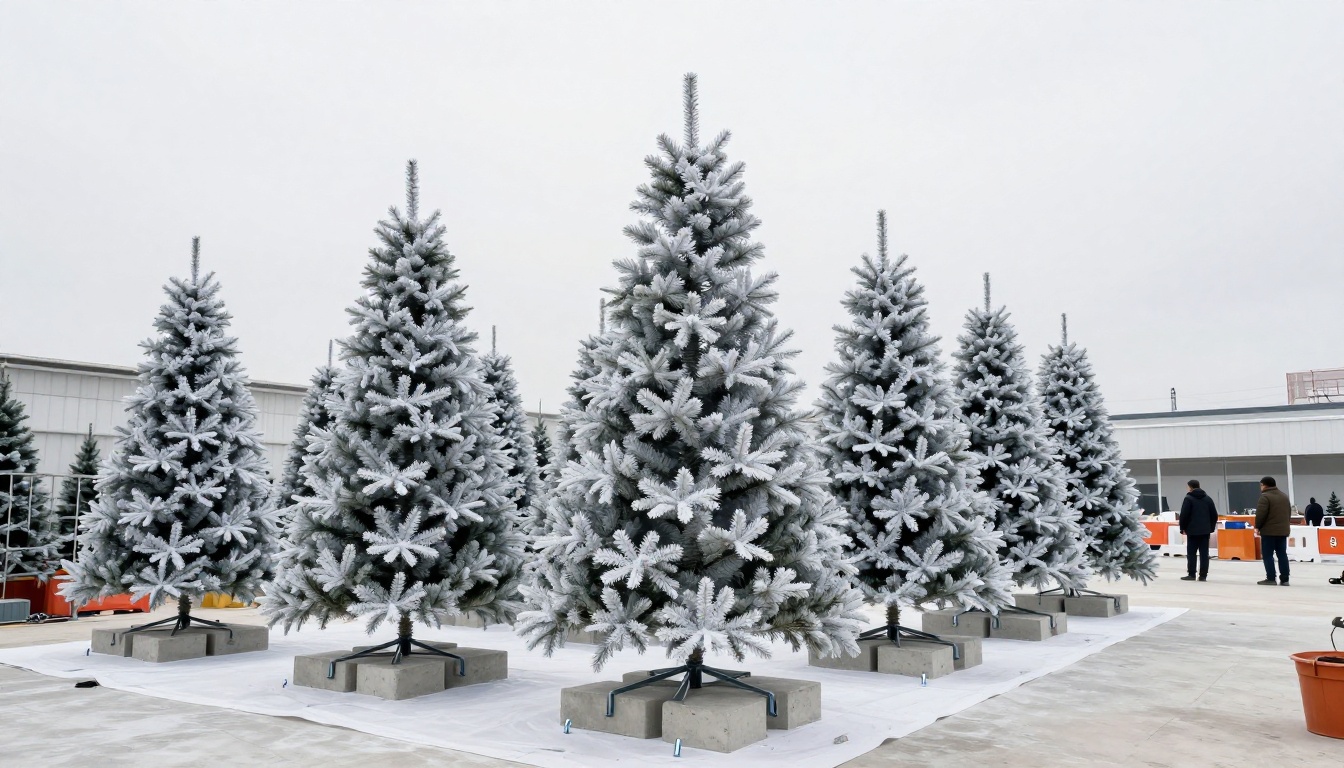

Технические требования к монтажу и подключению
Соблюдение технических норм при установке объемных световых конструкций гарантирует их безопасность и стабильную работу в любых погодных условиях. Несоблюдение требований может привести к поломкам, коротким замыканиям или обрушению конструкции.
Опорные конструкции и крепеж
Выбор опоры зависит от веса и габаритов световой конструкции:
- Для легких изделий (до 200 кг) подойдут стальные трубы или алюминиевые профили с креплением к покрытию.
- Для тяжелых конструкций (свыше 500 кг) требуются бетонные фундаменты или анкерные крепления.
- Для крепления к фасадам используйте анкерные болты и кронштейны (нагрузка до 300 кг).
Крепежные элементы должны быть из нержавеющей стали или оцинкованного металла, чтобы противостоять коррозии. Расчет ветровой нагрузки проводите по СНиП 2.01.07-85.
Электрические соединения и защита
Требования к электрической части:
- Кабельные трассы прокладывайте в гофрированных трубах или кабель-каналах с защитой от влаги (класс IP65 и выше).
- Для подключения используйте распределительные шкафы с автоматическими выключателями и УЗО.
- Заземление обязательно — контур должен соответствовать ПУЭ (Глава 1.7).
- Источники питания выбирайте с запасом мощности не менее 20%. Для уличных условий подойдут герметичные блоки питания в антивандальном исполнении.
Сравнение вариантов опорных конструкций
| Тип опоры | Максимальная нагрузка | Монтаж | Срок службы |
|---|---|---|---|
| Стальные трубы | До 200 кг | Без фундамента, крепление к покрытию | 10–15 лет |
| Бетонный фундамент | Свыше 500 кг | Заливка основания, анкеровка | 20+ лет |
| Крепление к фасаду | До 300 кг | Анкерные болты, кронштейны | 15–20 лет |
Чек-лист перед установкой
Проверить прочность опорных конструкций на ветровую и снеговую нагрузку.
Убедиться в герметичности всех электрических соединений (IP65 и выше).
Провести тест заземления и изоляции кабелей.
Использовать только сертифицированные крепежные элементы.
Обеспечить доступ для технического обслуживания.

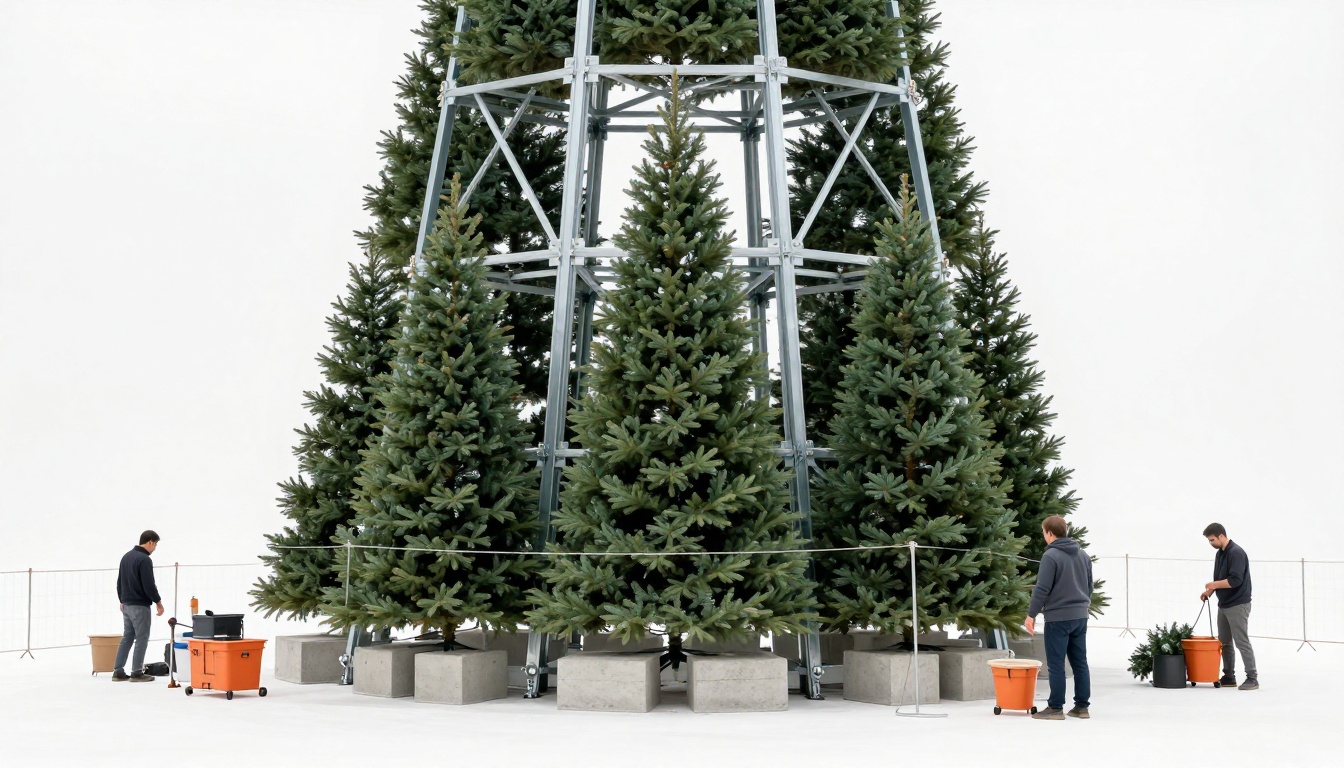

Организация монтажных работ и контроль качества
Успешный монтаж объемных световых конструкций на улице начинается с четкого планирования. Важно заранее определить состав бригады, провести инструктаж и зафиксировать этапы работ в документации.
Этапы организации монтажа
Подготовьте:
- Бригаду с опытом работы на высоте и знанием требований к уличным световым конструкциям. Распределите обязанности: установка каркаса, подключение электрики, тестирование системы.
- Документацию:
- проектную документацию с учетом ветровых и снеговых нагрузок;
- план монтажа с указанием точек крепления и маршрутов прокладки кабелей;
- акт допуска к работам на высоте (если применимо).
Контроль качества и приемка
Проверяйте качество на каждом этапе:
- прочность креплений;
- герметичность соединений;
- корректность подключения электричества.
После монтажа проведите тестовое включение и составьте акт приемки. В нем должны быть указаны:
- соответствие конструкции проекту;
- отсутствие механических повреждений;
- работоспособность всех световых элементов.
Сравнение подходов к организации монтажа
| Критерий | Самостоятельная бригада | Подрядная организация |
|---|---|---|
| Скорость выполнения | Зависит от опыта бригады | Четкие сроки по договору |
| Ответственность | Лежит на заказчике | Гарантии от подрядчика |
| Стоимость | Ниже, но риски выше | Выше, но с гарантией качества |
Чек-лист по организации монтажа
Подобрана бригада с подтвержденной квалификацией.
Оформлены все разрешительные документы.
Проведен инструктаж по технике безопасности.
Составлен график работ с учетом погодных условий.
Проведена предварительная проверка оборудования.
Зафиксированы результаты приемочных испытаний.
Монтаж объемных световых конструкций на улице — это сложный процесс, требующий тщательной подготовки на каждом этапе. Правильная оценка площадки, соблюдение технических требований и организация монтажных работ позволят избежать ошибок, обеспечить безопасность и долговечность конструкции.
Часто задаваемые вопросы
Какие документы требуются для монтажа объемных световых конструкций на улице?
Необходимо оформить проектную документацию с учетом ветровых и снеговых нагрузок, получить разрешение на проведение работ, схемы подземных коммуникаций, а также составить акт приемки выполненных работ после завершения монтажа.
Как обеспечить безопасность монтажа при неблагоприятных погодных условиях?
Монтажные работы следует приостанавливать при сильном ветре, дожде или снеге. Используйте специальное оборудование и средства защиты, строго соблюдайте требования техники безопасности.
Какие нормативные документы регулируют монтаж световых конструкций на улице?
Основные нормативные документы — СНиП 2.01.07-85 (ветровые нагрузки), ПУЭ (Глава 1.7, заземление), а также местные строительные нормы и правила.
Нужно ли заземлять объемные световые конструкции?
Да, заземление всех металлических частей конструкции является обязательным требованием для обеспечения электробезопасности. Сопротивление заземляющего контура не должно превышать 4 Ом для сетей 380 В.
Какие опорные конструкции подходят для монтажа на песчаном грунте?
Для песчаного или торфяного грунта с низкой несущей способностью требуется укрепление грунта и устройство расширенного фундамента (например, бетонной плиты или свайного основания).
Как защитить электрические соединения от влаги?
Кабельные трассы прокладывайте в гофрированных трубах или кабель-каналах с классом защиты IP65 и выше. Используйте герметизированные соединительные элементы и блоки питания в антивандальном исполнении.
